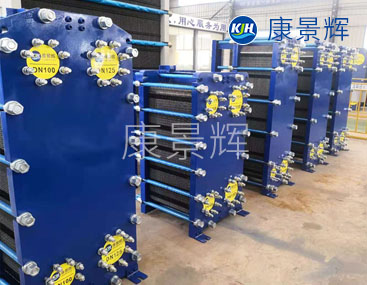

可拆墊片式板換熱器是一種效率較高、靈活且易于維護的熱交換設備，廣泛應用于化工、食品加工、能源電力、制藥、海洋工程、紡織、冶金等多個領域。這種換熱器的設計可以根據不同的介質要求進行定制，適應各種特殊工況，如高溫、高壓、腐蝕性介質等。

一、可拆墊片式板換結構

在結構設計方面，可拆墊片式板換熱器由一系列具有一定波紋形狀的金屬片疊裝而成，形成薄矩形通道，通過板片進行熱量交換。板片和板片之間由密封墊片進行密封并導流，分隔出冷/熱兩個流體通道，冷/熱換熱介質分別在各自通道流過，與相隔的板片進行熱量交換，以達到用戶所需溫度。板片的波紋形狀、角度以及流道的設計，加快流體在板片間形成強烈的湍流，有效提高了傳熱效率。

二、可拆墊片式板換材料

技術規格方面，可拆墊片式板換熱器的設計壓力可達到真空至3.5MPa，設計溫度可達180℃，組裝面積可達4000㎡。板片材料可以是AISI304/316不銹鋼、鈦合金、SMO、哈氏合金等，墊片材料可以是EPDM-HT、NBR-HT、Viton等。此外，板片厚度、波紋深度、設計壓力和溫度、組裝面積等都是選型計算時需要考慮的技術參數。

三、可拆墊片式板換優點

可拆墊片式板換熱器的優點包括高熱效率、易檢修和清洗、污垢系數低、結構緊湊、占地面積小、重量輕、易改變換熱面積或流程組合、末端溫差小等。這些特點使得可拆墊片式板換熱器成為工業和商業領域中理想的換熱設備選擇。

四、可拆墊片式板換特點

1.高熱效率：由于板片之間的通道狹窄且曲折，流體在通過時會產生湍流，從而提高傳熱效率。

2.結構緊湊：板式換熱器的占地面積小，耗材少，每立方米體積內的傳熱面積可達到250平方米。

3.易于清洗和維護：板式換熱器的設計允許快速拆卸和清洗，便于維護和修理。

4.靈活性：可以通過增加或減少板片的數量來調整傳熱面積，以適應不同的熱交換需求。

5.應用范圍廣：適用于多種工業領域，包括食品、飲料、制藥、化工、石油化工等。

6.熱損失小：由于其效率較高的傳熱性能，熱損失相對較小。

7.可定制：根據不同的工業流程和介質特性，可以定制不同的板片波紋設計和墊片材料，以滿足特定的換熱需求。

8.逆流或順流：根據熱敏感或粘性介質的需求，可以選擇逆流或順流方式，以減少介質過熱或凍結的風險。

9.材料選擇：板片材料可以是不銹鋼、鈦、鎳合金等，墊片材料可以是EPDM、NBR、Viton等，以適應不同的溫度和化學性質的介質。

10.技術規格：板式換熱器的技術規格包括接口尺寸、工作壓力、工作溫度范圍、板片材料、墊片材料等。

可拆墊片式隔壓站換熱器的設計和技術規格需要根據具體的應用需求和工況條件來確定，以確保更好的換熱效果和操作性能。
