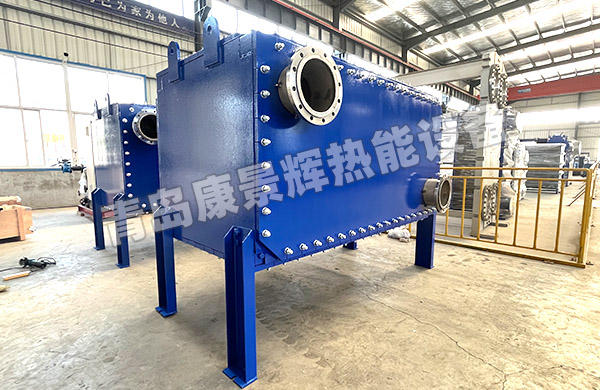

板框式換熱器，也稱為可拆式全焊式板式換熱器，是一種效能較高的換熱設備。它通過一系列平行排列的金屬板片組成，這些板片之間通過焊接技術連接在一起，形成了流體流通的通道。板片通常壓制有波紋，以增加流體的湍流度，提高傳熱效率。這種換熱器設計用于在高溫、高壓條件下工作，適用于多種工業應用，如石油煉制、化工、鋼鐵等行業。

一、板框式換熱器工作原理

板框式換熱器的工作原理主要是利用其大面積的傳熱面和流體在波紋板片間快速流動的特性來實現更高的換熱效率。它的熱交換效率較高，占地面積小，散熱快，且易于維護和清洗。這種換熱器通常采用不銹鋼或鈦合金材料制作，以確保耐腐蝕性和耐高溫性能。

二、板框式換熱器優點

板框式換熱器具有多種優點，包括高傳熱效率、結構緊湊、易于維護、適應性強等。它在化工、電力、食品加工、供暖通風空調系統、太陽能熱水器系統、煙氣余熱回收系統、空氣處理系統、汽車空調系統等多個領域都有應用。

三、板框式換熱器特點

傳熱效率更快：板片的波紋設計使得流體在較低流速下也能產生湍流，傳熱效率高。

結構緊湊：由于板片緊密排列，板框式換熱器占地面積小，適合空間有限的場所。

耐高溫高壓：全焊接板片結構能夠承受較高的工作溫度和壓力。

易于維護：板片可以拆卸，便于清洗和維修。

應用廣泛：適用于多種流體和工藝條件，包括加熱、冷卻、蒸發、冷凝等。

在工藝流程方面，全焊接板式換熱器的制造包括材料準備、板片制作、板式堆疊、焊接連接、檢測測試以及補強和封閉等步驟。這種換熱器的設計和制造工藝確保了其在工業應用中的可靠性。

此外，全焊接板式換熱器還具有無墊片設計，避免了因墊片老化而導致的維護問題，且由于其結構的緊湊性，使得設備在體積和重量上都相對較小，便于安裝和運輸。在材質選擇上，可以根據不同的介質和工藝要求選擇不同的金屬或合金材料，如不銹鋼、鈦合金等，以滿足耐腐蝕和耐高溫的需求。

在選擇板框式換熱器時，需要考慮流體的性質、流速、溫度、壓力等因素，以確保換熱器能夠在特定的工況下安全、快速地運行。定期的清洗和維護是保證換熱器長期穩定運行的關鍵。
