在閉式循環冷卻系統中，換熱器的選型需綜合考慮傳熱效率、系統壓力、防腐蝕性、維護便捷性以及空間限制等因素。以下是針對不同場景的推薦方案及對比分析：

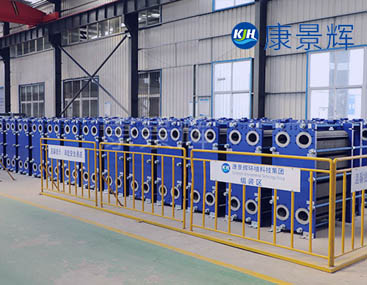

1.首選推薦：板式換熱器（PHE）

適用場景：中小流量（≤500m3/h）、中低壓（≤25bar），對換熱效率要求高、空間受限的場合（如數據中心、HVAC系統）。

核心優勢：

高效傳熱：湍流設計，傳熱系數是管殼式的3~5倍，適合小溫差（ΔT≈2~5℃）換熱。

緊湊輕便：體積僅為管殼式的1/5~1/10，節省安裝空間。

可拆卸維護：板片可打開清洗，適合閉式循環中可能的微量沉積（如緩蝕劑分解物）。

材料靈活：不銹鋼（316L）、鈦板（耐海水/氯離子）、石墨（耐酸）等可選。

注意事項：

承壓有限，超高壓需選釬焊式或全焊接板換（如阿法拉伐CB系列）。

流體含硬質顆粒時需前置過濾器（精度≤0.5mm）。

2.備選方案1：管殼式換熱器（SHE）

適用場景：

大流量、高壓（≥30bar）或高溫（≥200℃）系統

流體含固體顆?；蛘扯雀撸ㄈ缬屠湎到y(tǒng)）

核心優勢：

高承壓能力：殼體可設計至100bar以上，適合電廠或化工高壓循環。

抗污染：管內流速低（0.5~1m/s），允許少量顆粒通過。

長壽命：結構簡單，無墊片老化問題。

缺點：

傳熱效率低，需更大換熱面積。

清洗困難（需化學清洗或機械通管）。

3.備選方案2：板殼式換熱器（PSHE）

適用場景：中高壓（10~40bar）且需高傳熱效率的場合（如能源行業）

核心優勢：結合板式高效與管殼式承壓優點，傳熱系數比管殼式高2~3倍。全焊接設計，無墊片泄漏風險（如西門子SpiralHeat系列）。

缺點：成本較高，不可拆卸清洗。

4.特殊場景方案

（1）空氣冷卻器（空冷器）

適用場景：水資源稀缺地區，或冷卻介質禁止接觸水（如某些化工流程）。

優點：無需冷卻水，防凍防垢。

缺點：換熱效率低，受環境溫度影響大。

（2）螺旋板式換熱器

適用場景：高粘度或含纖維雜質流體（如造紙、食品行業）。

優點：自清潔設計，抗堵塞。

5.選型關鍵參數對比

6.閉式系統適配設計建議

1.防腐選材：循環水含Cl?＞200ppm時，選用鈦板或254SMO超級不銹鋼。

2.防垢措施：加裝50μm過濾器，定期監測水質（pH7~9，硬度＜150mg/L）。

3.系統集成：板換并聯設計（一用一備），配合變頻泵調節流量，避免低溫差結垢。

7.典型應用案例

數據中心液冷系統：板式換熱器（316L）隔離閉式去離子水循環與外部冷卻塔水，ΔT=3℃，占地節省60%。

鋼鐵廠液壓站冷卻：管殼式換熱器（碳鋼殼/銅管）處理高壓油路循環，耐受32bar壓力。

優先選板式換熱器：適合大多數閉式循環冷卻系統，兼顧效率與維護便捷性。

高壓/高污染選管殼式：犧牲部分效率換取可靠性。

預算充足考慮板殼式：平衡效率與承壓需求。

1.提供水質報告（pH、Cl?、硬度）和工況參數（流量、溫度、壓力）；

2.優先與供應商合作進行選型軟件模擬（如HTRI或ESCOA）。
